HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRÒI ĐỘC LẬP (OFF-GIRD) VÀ ĐỘC LẬP CHUYỂN LƯỚI (HYBRID OFF-GIRD) BAO GỒM:

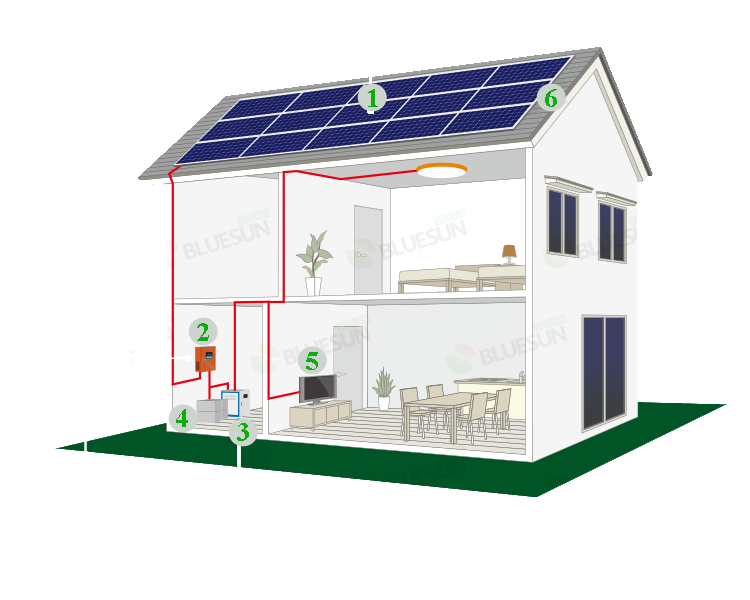

- Hệ độc lập ( off-gird)

  1. Tấm pin NLMT (Solar pv panel)

2. Bộ điều khiển sạc năng lượng mặt trời (Solar charge controler)

3. Bộ chuyển đổi điện DC – AC ( Inverter Pure sine)

4. Ắc quy – Battery (Dung lượng tùy chọn).

5. Tải tiêu thụ.( Phải phù hợp với công suất của inverter)

6. Phụ kiện ( khung giá đỡ, dây điện, jack kết nối chuyên dụng).

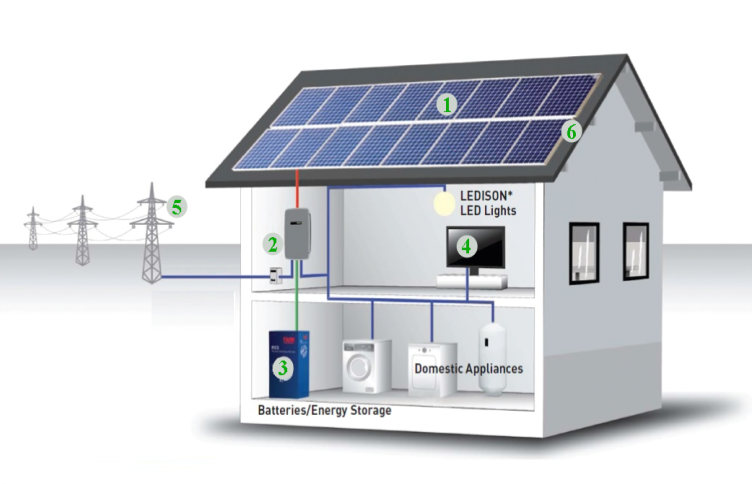

- Hệ độc lập chuyển lưới ( hybrid off-gird)

1. Tấm pin NLMT (Solar pv panel)

2. Bộ Inverter nối lưới (Hybrid off-gird Inverter)

3. Ắc quy – Battery (Dung lượng tùy chọn)

4. Tải tiêu thụ.( Phải phù hợp với công suất của inverter)

5. Lưới điện.

6. Phụ kiện ( khung giá đỡ, dây điện, jack kết nối chuyên dụng).

NGUYÊN LÝ HOẠT ĐỘNG CỦA HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRÒI ĐỘC LẬP (OFF-GIRD) VÀ ĐỘC LẬP CHUYỂN LƯỚI (HYBRID OFF-GIRD) :

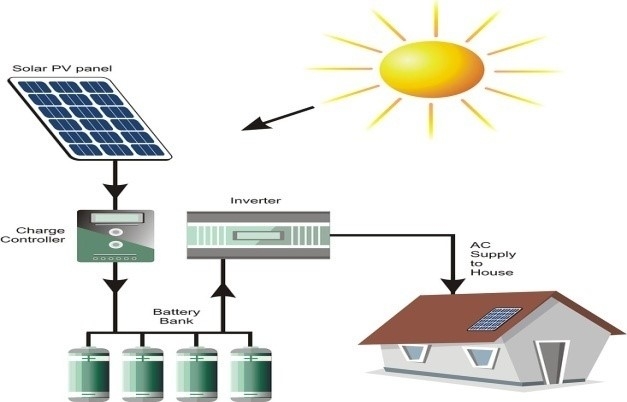

Hệ độc lập ( off-gird)

+ Khi có nắng mặt trời các tấm solar panel sẽ chuyển đổi năng lượng ánh nắng thành dòng điện một chiều (DC). Dòng điện này sẽ thông qua bộ điều khiển sạc (có chức năng bảo vệ ắc quy, và tấm pin) để nạp cho ắc-quy.

+ Khi ắc-quy đầy bộ điều khiển sạc sẽ tự động ngưng sạc, đồng thời khi ắc-quy quá cạn nó sẽ không đưa điện DC ra tải nhằm bảo vệ và kéo dài tuổi thọ của ắc-quy. Khi điện áp của ắc-quy giảm bộ điều khiển sạc sẽ tự động nạp lại cho đến khi đầy.

+ Điện DC từ ắc quy sẽ thông qua Inverter để chuyển đổi thành điện xoay chiều hình sine 220VAC/50Hz để dùng cho các tải AC. Tổng công suất của các tải AC luôn phải nhỏ hơn công suất cực đại của inveter.

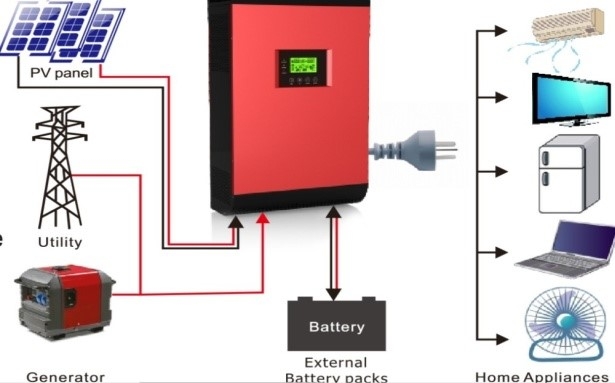

- Hệ độc lập chuyển lưới ( hybrid off-gird)

+ Khi có ánh nắng mặt trời các tấm solar panel sẽ chuyển đổi quang năng thành dòng điện một chiều DC, dòng điện này sẽ thông qua inverter (Hybrid off-gird) để nạp vào ắc quy và chuyển đổi thành điện AC 220V để cung cấp điện cho tải.

+ Khi nguồn điện năng lượng từ tấm Solar panel yếu đi (do trời tối hoặc thời tiết), hệ thống sẽ lấy điện DC từ ắc quy chuyển thành AC 220V để cấp cho tải, đến khi ắc quy yếu đi hoặc tải sử dụng lớn hơn công suất của hybrid off-gird inverter hệ thống sẽ tự động chuyển sang nguồn điện lưới để cấp cho tải, lúc này nếu ắc quy yếu đi đến mức cài đặt thì hệ thống đồng thời sẽ lấy điện lưới sạc cho ắc quy để tăng tuổi thọ cho ắc quy, và đảm bảo nguồn điện luôn có kể cả khi mất điện lưới.

+ Khi có lại nguồn điện năng lượng từ tấm solar panel, hệ thống sẽ tự động sạc cho ắc quy đến khi ắc quy đầy và tự động chuyển lại nguồn năng lượng để cấp cho tải.

ƯU ĐIỂM CỦA HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRÒI ĐỘC LẬP (OFF-GIRD) VÀ ĐỘC LẬP CHUYỂN LƯỚI (HYBRID OFF-GIRD) :

Giảm chi phí điện

Tăng hình ảnh giá trị công trình

Giảm khí thải CO2

Nâng cao hình ảnh chủ đầu tư

Duy trì nguồn điện

NHƯỢC ĐIỂM CỦA HỆ THỐNG ĐIỆN MẶT TRỜI ĐỘC LẬP (OFF – GIRD) VÀ ĐỘC LẬP CHUYỂN LƯỚI (HYBRID OFF-GIRD) :

+ Tốn chi phí bảo trì ắc quy (Độ bền ắc quy thông thường từ 2-5 năm)

+ Hiệu suất chuyển đổi không cao bằng hệ thống on-gird và hybrid on/off gird

+ Nguồn điện phụ thuộc vào thời tiết (Đối với hệ thống độc lập – Off-gird)

ỨNG DỤNG CỦA HỆ THỐNG ĐIỆN MẶT TRỜI ĐỘC LẬP (OFF – GIRD) VÀ ĐỘC LẬP CHUYỂN LƯỚI (HYBRID OFF-GIRD) :

+ Vùng không có điện lưới, hoặc có điện lưới mà không ổn định.

+ Hộ gia đình, Biệt thự cao cấp, Khách sạn,văn phòng, doanh nghiệp và cơ quan hành chính muốn có nguồn dự phòng, ổn định cho thiết bị nhà thông minh, đèn sân vườn, hệ thống an ninh camera, mạng…
